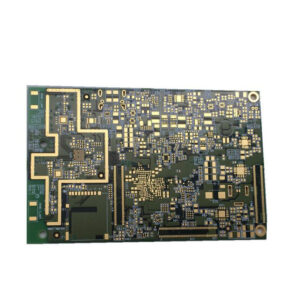

高速PCB即信号频率超过100MHz或者信号传输速率超过1ns(纳秒)的PCB。
1)设计上:高速PCB设计中,信号完整性是首要考虑的问题。由于信号在高速传输时容易产生反射、串扰、延迟等现象,设计时需采用特殊的布线策略、终端匹配技术及差分对设计等,以确保信号的清晰无损传输。而普通PCB在较低信号速度下,这些问题影响较小,设计要求相对宽松。
2)材料选择:高速PCB往往选用低损耗、低介电常数(Dk)和低介电损耗因子(Df)的板材,以减少信号传输时的延迟和能量损失。相比之下,普通PCB可能使用成本更低、性能较为一般的材料。
3)电源完整性:高速电路对电源稳定性的要求极高,任何电源波动都可能导致信号失真。因此,高速PCB设计中会特别注意电源平面的设计和去耦电容的布局,以保证电源质量。普通PCB对此的要求则没有那么严格。
4)散热管理:高速运行产生的热量更多,故高速PCB在设计时需更注重散热方案,如增加散热层、使用热传导性好的材料等,以防止过热导致的性能下降或损坏。普通PCB虽也考虑散热,但要求通常较低。

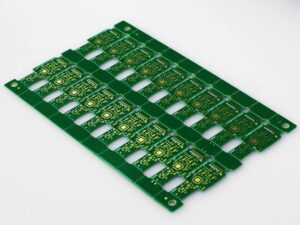

5)复杂度与成本:高速PCB的设计、制造及测试都更为复杂,需要精确的仿真分析和高级的制造工艺,这直接导致了其成本高于普通PCB。
