SMT 贴装

SMT   SERVICE

业务介绍


俱进科技,集PCB设计、PCB制板、PCBA样品快件及批量生产于一体的一站式服务。

服务优势:PCBA一站式采购,减少采 购对应多个供应商沟通报价 ,降低沟通成本,控制管理 风险。专业的技术、管理及 服务团队,匹配客户需求, 获得客户信任。

成本优势:集中采购使中小型 客户成为供应商的 VIP客户。快速库存 按单配料,减少盘 料呆滞,降低库存 管理成本

品控优势:专业的PCB及元器件采 购团队,器件资源整合 优化,提高物料性价比 ,正规的物料渠道,确保产品性能高效稳定, 交付保障。

SMT-1

加工能力


俱进科技PCBA事业部现有厂房5000平方米,员工约120人,其中拥有专科、本科学历人员30%。

目前产能:SMT可达到600万件/天 ,插件60万件/天。

SMT车间拥有5条生产线,其中松下NPM(2+1)双轨高速线1条,JUKI(1+1)中速线2条,JUKI样板线1条

电子车间有插件后焊线4条,装配线2条,无铅与有铅线体分开隔离,将有铅与无铅产品制造、检测、出货严格区分管制。

  SMT产能  500万焊点/
  SMT产线   5条


抛料率

  阻容率0.3%
IC类无抛料
单板类型 POP/普通板/FPC/刚挠结合板/金属基板






       贴装元件规格

可贴最小封装 03015 Chip/0.35 Pitch BGA
最小器件精确度 ±0.04mm
IC类贴片精度 ±0.03mm
        贴装PCB规格 PCB尺寸 50*50mm -774*710mm
PCB厚度 0.3-6.5mm

交付能力

OEM主要设备介绍

l Solder Paste Printer全自动锡膏印刷机(德森Classic系列):印刷精度±0.02MM,重复定位精度0.008MM,精确的光学定位系统,完美印刷0.3mm间距以及0201封装元件的焊盘

主要设备介绍

l Solder Paste Inspection锡膏厚度测试仪 (图锐TU521):15/10um高解析度光学

Ø 5M高速工业相机

Ø 双高帧率电子可编程数字光栅

Ø 核心算法GPU加速

Ø 高度分辨率 0.37um

Ø 最小可测锡点间距 100um

Ø 最小可测锡点尺寸 100*100um

高速贴片机:松下NPM-D3

贴装元件范围:编带8-56mm;

芯片01005-12*12*6.5mm

料站数:68站/模组

贴装头:2悬臂*16贴装头

理论贴装速度:84000CPH

贴装精度:40um/芯片

最大可贴装PCB尺寸:510mm*590mm

l JUKI KE-2050贴片机:适用于小型元件的贴装

• 元件尺寸

激光识别
0603芯片~20mm方元件
或26.5×11mm
(0402芯片需要选项)

元件贴装速度

13,200CPH

元件贴装精度
激光识别
±0.05mm

元件贴装种类
最多80种(换算成8mm带)



最大贴装PCB

330×250mm

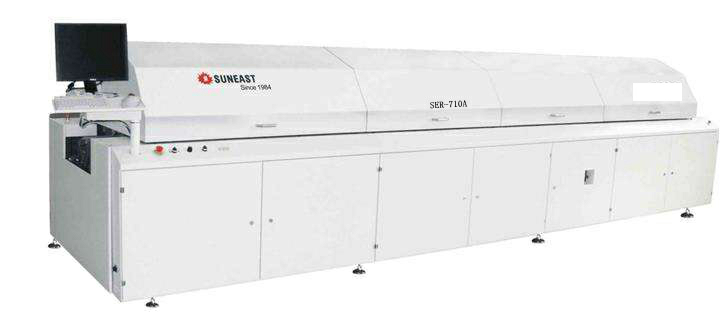

• 日东SER-710A双轨异速回流炉:上下10温区加热,控制精度1℃,PCB板温分布偏差2℃,适合高密度多层PCB及复杂封装器件焊接。

广晟德300波峰炉:助焊剂自动喷雾,红外热风预热系统+射灯补偿,双波峰焊接锡槽,实现复杂的DIP元件焊接

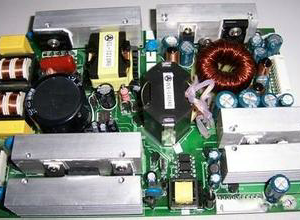

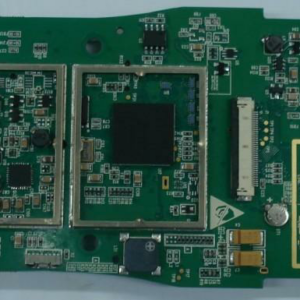

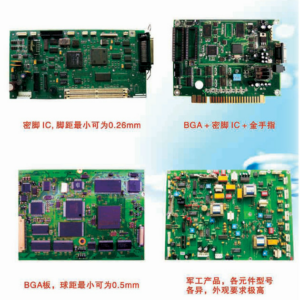

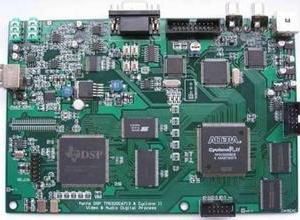

产品展示(板卡)


BGA+金手指


密脚IC+插件元件

贴片加工

数码管+LED插件


多种复杂元件插件产品


不规则PCB贴片


大体积插件元件产品

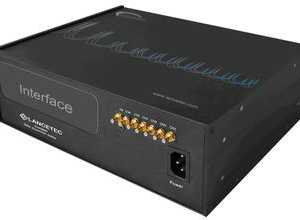

产品展示(成品)


手执终端


军工笔记本电脑


数据采集器


环境监测仪器

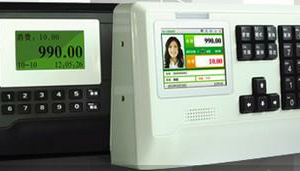

IC刷卡机

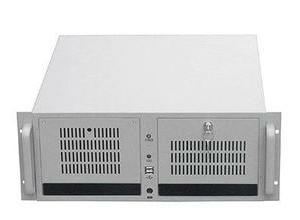

工控机
