SMT技术原理与工艺解析

SMT凭借其高效、高密度的特性,成为现代电子产品小型化与高性能化的关键技术支撑,下面将从技术原理、核心工艺及关键环节三个维度,解析SMT的核心运作机制。

一、SMT技术的基本原理
SMT的本质是通过微型化电子元件与精密制造工艺的结合,实现电子组件在印刷电路板表面的直接装配。其核心原理可概括为以下三点:

1.微型化元件设计
SMT采用无引线或短引线的表面贴装元件(如电阻、电容、芯片),其体积仅为传统通孔元件的1/4至1/10。这种设计通过减小元件寄生参数,显著提升了高频电路性能。
2.焊料精准定位
通过丝网印刷工艺将锡膏精确涂覆在PCB焊盘上,形成厚度约0.1-0.15mm的焊料层。锡膏的流变特性确保印刷后保持形状稳定,为后续焊接提供物质基础。
3.热力学控制焊接
采用回流焊工艺,通过精确控制温度曲线,使锡膏中的金属颗粒熔融并形成金属间化合物

二、SMT工艺流程的四大核心环节
SMT生产线由四大关键工序构成闭环系统,每个环节均包含精密控制技术:
1.焊膏印刷技术
采用不锈钢激光模板与全自动印刷机配合,刮刀以0.5-1.5m/s速度完成锡膏转移。先进的视觉对位系统可实现±15μm的定位精度,确保微间距QFP封装的精确涂布。

2.高速精密贴装

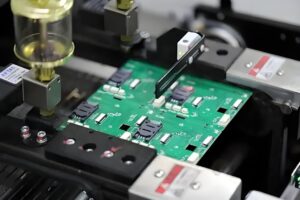

多轴联动贴片机通过真空吸嘴抓取元件,借助飞行对中技术在移动中完成元件姿态校正。高端设备贴装精度可达±25μm,可处理01005超微型元件。

3.梯度回流焊接
十温区回流焊炉通过PID算法精确控制每个温区温度,典型温度曲线包含:150-180℃预热、217℃以上峰值温度。氮气保护环境可降低焊料氧化,提升润湿性。

4.三维检测体系
自动光学检测系统通过多角度LED光源与5μm分辨率相机捕捉焊点形貌,AI算法可识别桥连、虚焊等缺陷。对BGA封装则采用X射线断层扫描,实现焊球三维结构重建。

三、SMT技术的优势与挑战
相比传统通孔技术,SMT的突破性优势体现在:
组装密度提升5-10倍,单位面积元件数>200个/cm²
高频特性优化,寄生电感降低至0.1nH级别
自动化率超过98%,生产成本降低40%

然而,技术发展也面临挑战:微型化导致焊点机械强度下降,锡膏印刷的塌陷问题在超细间距下尤为突出。当前,纳米级焊料与3D喷印技术正在突破这些瓶颈。

结语
从智能穿戴设备到航天电子系统,SMT技术的持续进化推动着电子制造向更高集成度迈进。随着材料科学与智能制造的深度融合,SMT正在开启微电子装配的新纪元。
