工控板的SMT工艺要求有哪些?

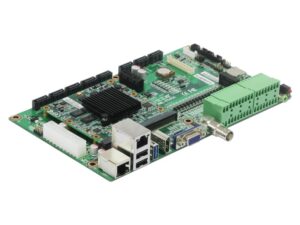

工控板作为工业自动化控制的核心组件,其制造过程对精度和可靠性有着极高的要求,以下将从元器件准备、印刷制板、贴装、焊接、检测以及后续处理等方面进行深入探讨。


1. 元器件准备与筛选
在SMT贴片加工之前,首先需要对元器件进行严格的规格、型号、质量核对和测试,确保所有元器件均符合生产要求和质量标准。还需对元器件进行清洗和烘干处理,以防止因污染导致的焊接不良。

2. 印刷制板与锡膏涂布
印刷制板是SMT加工的第一步,通过平版印刷技术将电路图案转移到PCB表面,形成导电线路。随后,需使用丝网或钢网将焊膏均匀准确地涂抹在PCB的焊盘上。这一步骤要求严格控制锡膏的厚度、粘度和位置,以保证后续焊接质量。

3. 高精度自动贴合设备应用
在SMT贴片加工中,贴装是关键环节之一。需使用高精度的自动化设备将元器件精确地放置到PCB的指定位置上。这一过程通常由高速贴片机完成,贴装的质量直接影响到后续焊接的牢固度和电子设备的整体性能。

4. 回流焊接控制性要求高
回流焊接是SMT加工中的重要步骤,它将已装好组件的电路板送入回流炉中加热,使焊膏熔化并与元器件焊端或引脚焊接在一起。这一过程需要严格控制温度和时间,以确保焊接的质量。过高的温度或过长的时间都可能导致PCB或元器件的损坏。

5. 质量检测与控制流程完善
在SMT贴片加工过程中,质量检测与控制是不可或缺的环节。需通过AOI(自动光学检测)、X-Ray检测等手段,对焊接后的PCB进行全面的检查,确保没有焊接不良、短路等问题。同时,还需进行功能测试,以确保电子设备能够正常工作。

6. 后续处理与包装
在通过所有检测和测试后,SMT贴片加工的PCB还需进行后续的清洁、涂覆保护漆等处理,以增加其耐用性和可靠性。最后,将加工好的PCB进行包装,以便运输和存储。
