SMT生产线的主要设备包含了那些?

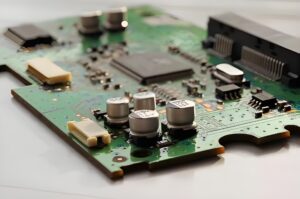

SMT表面组装技术,是从混合集成电路技术演变而来的新一代电子装联技术。它以元器件表面贴装技术和回流焊接技术为核心,极大地推动了电子产品的小型化、多功能化进程。SMT生产线通过一系列精密设备协同作业,实现了电子元件在PCB(Printed Circuit Board,印刷电路板)上的高速、精准贴装与焊接,为大批量生产、低缺陷率生产提供了坚实保障。

印刷机:印刷机负责将焊膏均匀地印刷到PCB的焊盘上,为后续的贴装工作做准备。采用模板印刷技术,通过精确控制的刮刀将焊膏均匀涂布于焊盘上,要求印刷精度高、一致性好。

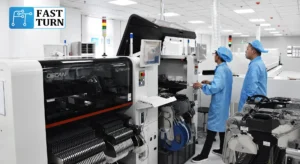

贴片机:贴片机是SMT生产线的核心设备,负责将表面贴装元件(SMD)精准地贴装到PCB的焊盘上。高速、高精度、多功能是现代贴片机的显著特点。通过先进的视觉识别系统和精密的机械手臂,实现元件的精确定位和贴装。

回流焊炉:回流焊炉是焊接SMD的关键设备,通过精确控制的温度曲线,使焊膏熔化并固定SMD在PCB上。回流焊炉需具备精确的温度控制能力,以保证焊接质量的稳定性和一致性。同时,还需考虑热应力对PCB和SMD的影响,确保焊接过程中无损坏发生。

插件设备:虽然SMT生产线以表面贴装为主,但部分产品仍需插件元件。插件设备负责将插件元件插入PCB的相应孔洞中。插件设备需具备较高的自动化程度,以提高生产效率并减少人工干预带来的误差。

波峰焊炉:对于插件元件的焊接,波峰焊炉是必不可少的设备。它通过熔融的焊锡波峰对插件元件进行焊接。波峰焊炉需精确控制焊锡波峰的形状和温度,以保证焊接质量的稳定性和一致性。

AOI(自动光学检测仪):AOI负责对PCBA进行最终质量检测,确保焊接质量符合标准。通过高速、高分辨率的相机和先进的图像处理算法,AOI能够快速、准确地检测出焊接缺陷,如多锡、联桥、立碑等,提高产品质量和客户满意度。
