SMT贴片的关键步骤

SMT贴片加工是电子制造关键技术,涉及PCB制作、元器件准备、钢网印刷、贴装、回流焊接、质量检测、清洗与后处理、成品检测等步骤。


1. PCB制作与设计
SMT贴片加工的第一步是PCB的设计与制作,设计需考虑到元器件的布局、走线、焊盘等因素,以确保电路板的电气性能和可贴装性,设计阶段完成后,需通过专业的制板设备制作出符合设计要求的PCB。

2. 元器件准备
在进行SMT贴片之前,需要仔细核对元器件的规格、型号、质量等信息,确保所使用的元器件符合生产要求。同时,对元器件进行清洗和烘干处理,以保证其在后续加工过程中不会出现质量问题。

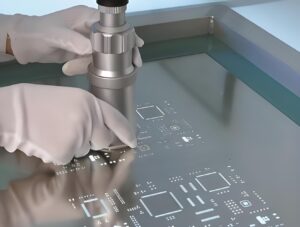

3. 钢网印刷与焊膏施加
钢网印刷是SMT贴片加工中的重要环节。根据PCB的焊盘布局制作专用的钢网,钢网上有与焊盘位置相对应的镂空孔。使用锡膏印刷机将适量的焊膏均匀涂布在PCB的焊盘上。

4. 元器件贴装
贴装环节是SMT贴片工艺的核心。贴片机通过高精度的机械臂将元器件准确地放置在PCB上的焊膏上。这一步需要贴片机具备高度的灵活性和精度,同时还需要配备先进的视觉识别系统,以确保元器件的准确性和可靠性。

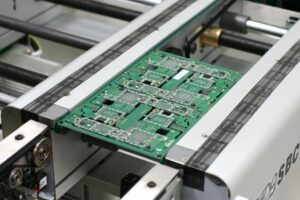

5. 回流焊接
完成元器件贴装后,PCB板进入回流焊接炉。在受热过程中,焊膏会熔化并冷却固化,形成焊点,从而将元器件牢固地焊接在PCB板上。

6. 质量检测
焊接完成后,需要进行一系列的质量检测,以确保焊接质量和元器件的贴装精度。检测主要包括外观检查、电气性能测试等方面。外观检查主要是检查元器件的贴装位置、方向、倾斜度等是否符合要求;电气性能测试则是对电路板的电气性能进行测试,以确保电路板的正常工作。

7. 清洗与后处理
质量检测合格后,需要对PCB进行清洗和后处理,以去除焊接过程中产生的残留物和污渍。清洗后,还需要进行干燥处理,以防止PCB受潮。

8. 成品检测与包装
最后对PCB进行成品检测,确保所有元器件都正常工作,无损坏或不良焊接。检测合格后,进行包装,以便运输和存储。成品检测与包装环节是SMT贴片加工流程的最后一道防线,确保最终产品达到客户要求。
