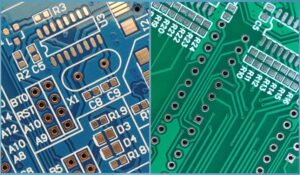

在PCB（Printed Circuit Board，印刷电路板）制造中，沉金工艺与喷锡工艺是两种常见的表面处理技术，它们在多个方面存在显著的差异。以下是对这两种工艺的具体比较：
一、工艺原理

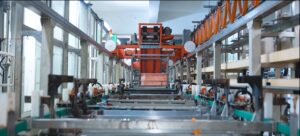

- 沉金工艺：通过化学镀金的方法，在金属表面形成一层金膜。这一过程通常包括将金属基材浸入含有金盐的溶液中，通过化学反应在金属表面沉积金原子，形成一层均匀、致密的金膜。
- 喷锡工艺：又称为热风整平（HASL），是通过物理气相沉积的方法，在金属表面形成一层锡膜。具体过程是将锡材料加热至熔融状态，然后通过高速气流将其喷射到金属基材表面，形成一层均匀、致密的锡膜。
二、性能特点
| 沉金工艺 | 喷锡工艺 | |
|---|---|---|
| 导电性 | 金具有优异的导电性能，沉金后的金属表面导电性能显著提高 | 锡具有较好的导电性能，喷锡后的金属表面导电性能也得到提高，但略逊于金 |
| 耐腐蚀性 | 金具有很高的化学稳定性，不易被氧化或腐蚀 | 锡膜具有一定的耐腐蚀性，但不如金膜 |
| 耐磨性 | 金膜具有较高的硬度，沉金后的金属表面耐磨性能较好 | 锡膜的硬度较低，耐磨性能较差 |
| 可焊性 | 金具有良好的可焊性，沉金后的金属表面易于焊接，且焊接质量高 | 锡同样具有良好的可焊性，喷锡后的金属表面焊接也较为容易 |
| 装饰性 | 金膜具有金黄色的光泽，沉金后的金属表面具有良好的装饰效果 | 锡膜具有银白色的光泽，喷锡后的金属表面具有一定的装饰效果 |
三、应用领域
- 沉金工艺：由于其良好的导电性、耐腐蚀性、可焊性和耐磨性，沉金工艺广泛应用于电子组装、PCB制造、连接器制造等领域。特别是在对高可靠性要求较高的电子设备中，如金手指、接插件等部件的表面处理。
- 喷锡工艺：喷锡工艺因其成本较低、工艺成熟且可焊性能良好，也广泛应用于电子组装、PCB制造等领域。它常用于焊盘、线路等部位的表面处理，为后续的焊接提供良好的基础。
四、成本与环境影响
- 成本：金材料成本较高，因此沉金工艺的成本相对较高；而锡材料成本较低，喷锡工艺的成本相对较低。
- 环境影响：沉金工艺对环境有一定污染，需要进行严格的环保处理；喷锡工艺虽然成本较低，但在高温高压的动态环境中品质难以控制稳定，且也可能对环境造成一定影响。
综上所述，沉金工艺与喷锡工艺在PCB制造中各有其独特的优势和适用场景。在选择时，需要根据具体的应用需求、成本考虑以及环保要求等因素进行综合评估。
