PCBA加工精度涉及贴片位置、焊接质量和电气性能测试等方面,要求严格监控和调整以满足需求。绝对和相对精度控制贴片位置,焊接饱满度、锡量及浮高锡珠影响焊接质量,电路和功能测试确保电气性能。

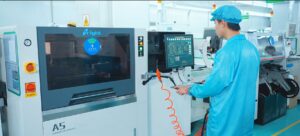

一、贴片位置的精度要求
在PCB加工过程中,贴片位置的精度是至关重要的。这通常涉及到两个方面:绝对精度和相对精度。
绝对精度:指的是贴片元件相对于PCB板的位置偏差。一般来说,这个偏差值需要控制在一个较小的范围内,通常在0.1mm以内。这个范围是根据贴片元件的尺寸和PCB板的设计要求来确定的。贴片元件尺寸越小,要求的绝对精度就越高。
相对精度:指的是贴片元件之间的位置偏差。这个偏差值通常要求在一个更小的范围内,例如在0.05mm以内。这是为了保证贴片元件之间的相互关系,特别是在复杂电路板中,贴片元件之间的相对位置关系尤为重要。
二、焊接质量的精度要求
除了贴片位置的精度外,焊接质量也是衡量PCB加工精度的一个重要指标。这包括元件的焊接饱满度、少锡或过锡的情况,以及是否存在浮高或锡珠等问题。
焊接饱满度:焊点应有适当的大小和形状,以确保充分接触元件引脚和焊盘。透锡要求通常在75%以上,以确保焊接的牢固性和导电性。
少锡或过锡:焊点上的锡膏量应恰到好处,既不能过少导致焊接不牢,也不能过多导致短路或影响电气性能。
浮高和锡珠:元件底部焊接面与PCB焊盘之间的距离不应超过规定值(如0.5mm),同时不允许出现过大直径的锡珠,以确保焊接的平整度和可靠性。
三、电气性能测试的精度要求
除了物理位置的精度外,PCB加工的电气性能测试也是衡量加工精度的重要方面。这包括电路测试和功能测试。

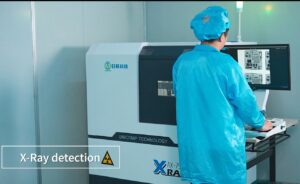

电路测试:通过检测每个焊点和器件的电气连接是否正确,以及电阻、电容、电感等参数是否符合设计要求,来确保电路板的电气性能。
功能测试:通过模拟实际使用环境,检验PCBA能否按照设计预期执行所有功能,以验证其整体性能和可靠性。
