PCB工艺中出现连锡要怎么手工处理

在PCB工艺中,如果出现连锡现象,特别是在手工焊接过程中,可以通过以下步骤进行处理,以确保电路板的质量和性能不受影响。以下是一个清晰的处理流程:

一、准备工作

  1. 工具准备:确保手边有热风枪、烙铁、吸锡线(或吸锡泵)、剥离刀(或剥离器)、海绵、助焊剂等必要的工具和材料。
  2. 安全检查:确保工作区域通风良好,穿戴好防护装备,如手套、护目镜等,以防烫伤或吸入有害气体。

二、处理步骤

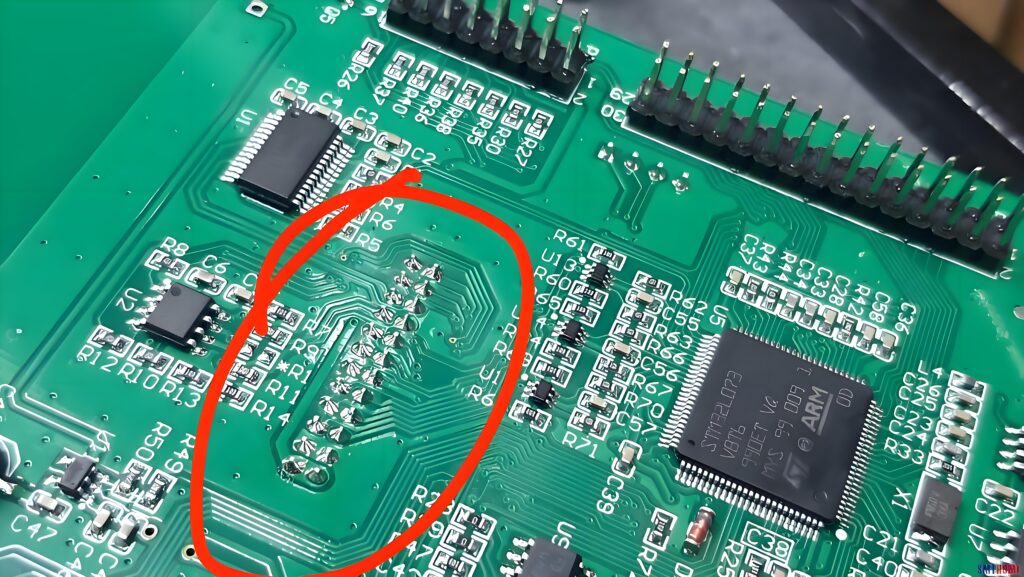

1. 识别连锡位置

  • 仔细观察电路板,准确识别出连锡的具体位置。这有助于后续精确处理,避免对周围元件造成不必要的损坏。

2. 加热焊锡

  • 使用烙铁或热风枪:根据连锡的严重程度和位置,选择合适的工具进行加热。对于较小的连锡点,可以使用烙铁;对于较大的连锡区域,建议使用热风枪。
  • 控制温度:将烙铁或热风枪的温度调整到合适的范围(一般烙铁头温度约为350°C左右,热风枪温度也需相应调整),以避免过热损坏电路板或元件。

3. 分离连锡

  • 使用吸锡线或吸锡泵:在焊锡熔化后,迅速用吸锡线或吸锡泵将熔化的焊锡吸走,以分离连锡点。注意保持动作迅速且稳定,避免焊锡飞溅。
  • 使用剥离刀或剥离器:如果连锡较为顽固,可以使用剥离刀或剥离器小心刮除。刮除时要保持手稳,避免刮伤电路板或元件。

4. 清理与检查

  • 使用海绵擦拭烙铁头:保持烙铁头的清洁,有助于提高焊接质量。
  • 检查电路板:处理完连锡后,仔细检查电路板,确保所有焊点清晰、无短路现象。如有必要,可使用万用表进行测试。

三、注意事项

  1. 避免过热:在加热过程中要严格控制温度和时间,避免过热导致电路板或元件损坏。
  2. 小心操作:在处理连锡时要保持手稳心细,避免对电路板或元件造成不必要的损坏。
  3. 使用合适的助焊剂:在焊接过程中适量使用助焊剂可以改善焊接性能但过量使用会影响焊接质量并可能腐蚀电路板因此需要控制助焊剂的使用量。
  4. 寻求专业帮助:如果连锡问题较为复杂或自己无法处理建议寻求专业人士的帮助如电子工程师或焊接技术人员。

通过以上步骤和注意事项可以有效地处理PCB工艺中出现的连锡问题确保电路板的质量和性能不受影响。
