SMT贴片加工需精密设备确保效率和质量。锡膏印刷机、贴片机、回流焊炉为核心设备,AOI检测设备提高质量。辅助设备如剪脚机、波峰焊机等也不可或缺。
一、锡膏印刷机
锡膏印刷机是SMT生产线的起点,其主要功能是将锡膏准确地印刷到PCB(印刷电路板)的焊盘上。现代锡膏印刷机通常由装版、加锡膏、压印、输电路板等机构组成,通过精密的机械系统和控制系统,确保锡膏的均匀涂抹和精确定位。
二、贴片机
贴片机,或称表面贴装系统,是SMT生产线的核心设备。它的主要任务是将表面贴装元器件精确地放置到已涂有锡膏的PCB焊盘上。贴片机的精度和速度直接决定了生产效率和产品质量。根据贴装精度和速度的不同,贴片机可分为高速和泛速两种类型,以满足不同生产需求。

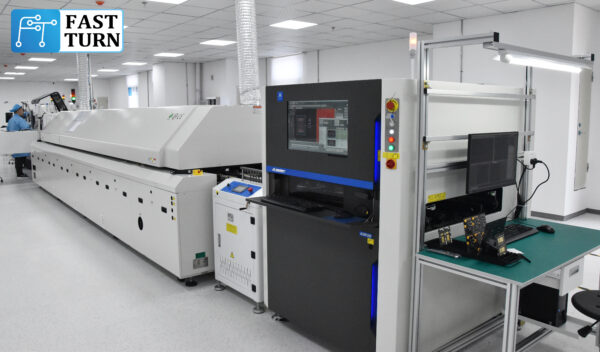

三、回流焊炉
回流焊炉在SMT生产线中扮演着将贴装好的元器件与PCB牢固焊接在一起的关键角色。通过精确控制炉内的温度和加热时间,使锡膏熔化并冷却固化,从而形成可靠的电气连接。回流焊炉的性能直接影响到焊接质量和产品的可靠性。
四、AOI检测设备
随着SMT技术的发展,自动光学检测(AOI)设备在生产线上的应用越来越广泛。AOI设备能够自动检测PCB上的焊接缺陷,如错位、漏贴、多贴等,并及时反馈给操作人员,从而有效提高产品质量和生产效率。
五、其他辅助设备
除了上述核心设备外,SMT贴片加工还需要一系列辅助设备,如元器件剪脚机、波峰焊机、锡炉、洗板机等。这些设备在生产过程中起着不可或缺的作用,如元器件剪脚机用于处理插脚元器件,波峰焊机和锡炉用于焊接插脚元器件和线缆等。
