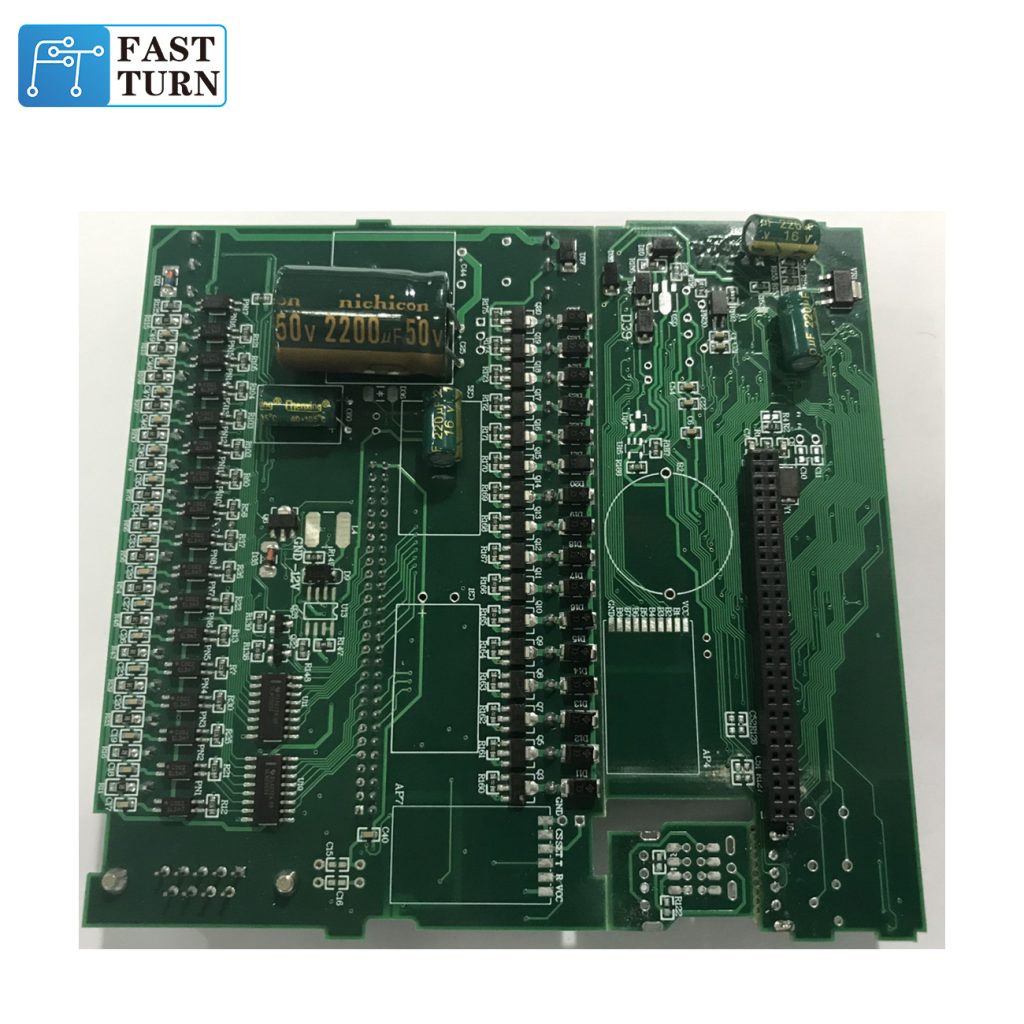

SMT(Surface Mount Technology)即表面贴装技术,是现代电子设备制造中的关键技术之一。它通过自动化设备将电子元器件直接贴装在PCB(印刷电路板)的表面,从而实现了高效、高精度的电子元器件组装。SMT工艺流程的完善与精湛,直接关系到电子产品的质量和生产效率。
- 锡膏印刷
锡膏印刷是SMT工艺流程的第一步,它使用钢网将锡膏印刷到PCB的焊盘上。这一步的关键在于精确控制锡膏的量和均匀性,以确保后续的贴片元件能够牢固焊接在PCB上。 - 元件贴片

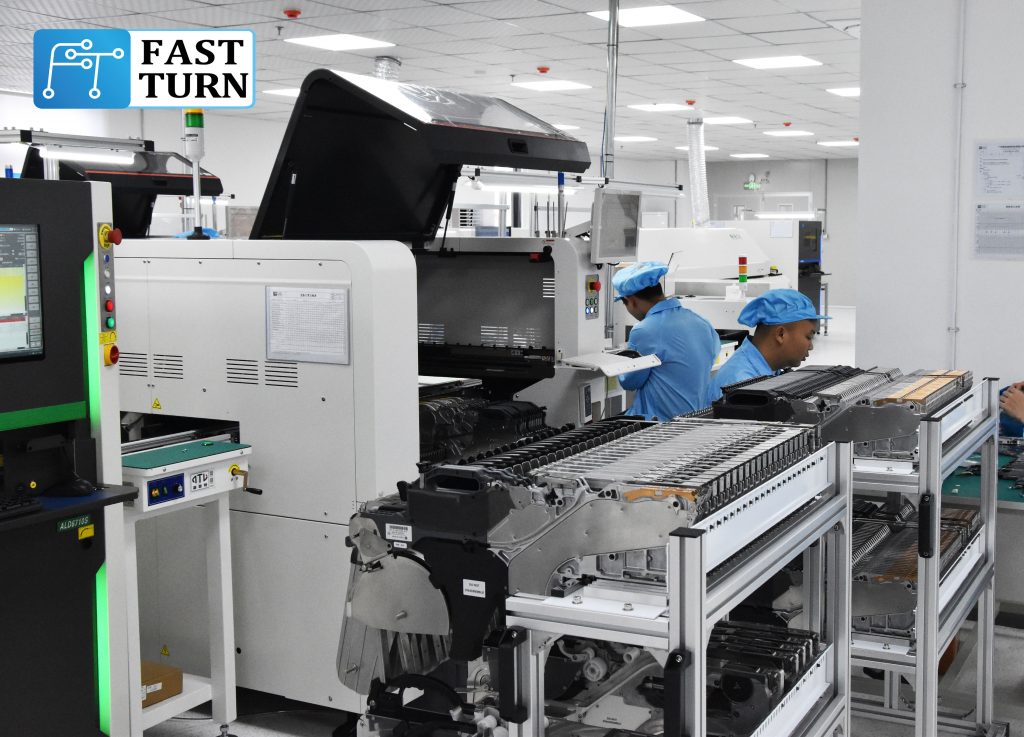

接下来是元件贴片环节,自动化设备会根据预设的程序,在PCB上精确地放置电子元器件。这一步骤要求极高的精度和速度,以确保每个元件都能准确地放置在预定的位置上。 - 回流焊接
完成元件贴片后,PCB会进入回流焊接环节。在这个过程中,PCB通过回流焊机,锡膏在高温下熔化,将电子元器件与PCB牢固地焊接在一起。回流焊接的温度曲线和时间控制是确保焊接质量的关键。 - 质量检测
焊接完成后,需要对PCB进行质量检测。这包括使用AOI(自动光学检测)设备进行外观检测,以及通过X-ray设备检查焊接点的内部结构。这些检测手段能够及时发现并处理焊接过程中可能出现的问题,如虚焊、短路等。
