Gerber文件在PCB制造中的作用

Gerber文件是PCB制造中的关键指导文件,为焊接提供准确定位,确保焊接质量和生产效率。在PCBA贴片加工中,理解其重要性有助于供应商选择和产品质量把控。

一、Gerber文件的基础理解

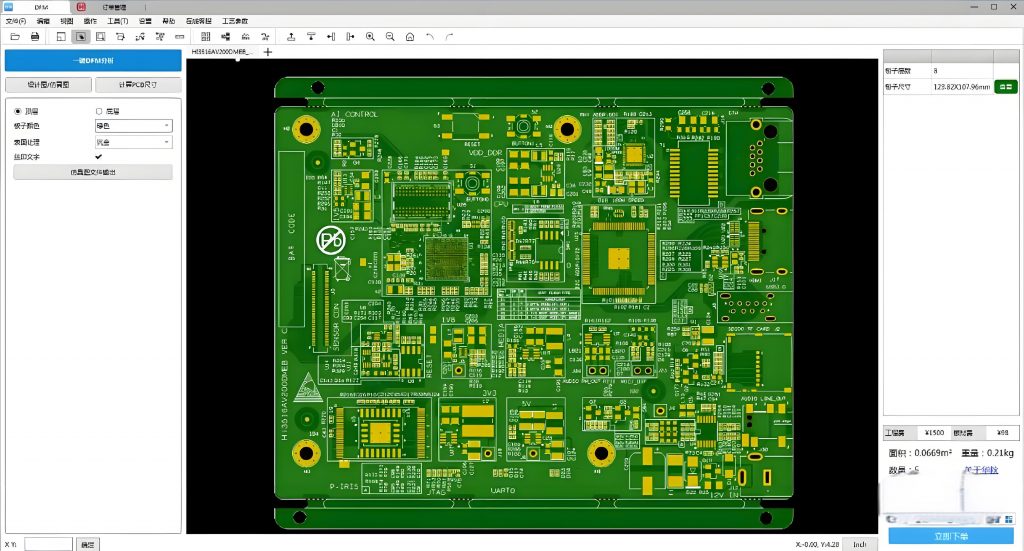

首先,我们需要明确Gerber文件的本质。Gerber文件是电路设计过程的输出,它包含了电路板制造商所需的所有细节信息。

这些信息涉及PCB层的物理属性、图层布局等,是制造过程中的关键指导文件。

简而言之,Gerber文件就是电子版的“蓝图”,为PCB的制造提供了精确的指导。

二、Gerber文件与PCB焊接的关联
在PCB焊接过程中,精确的焊接位置和焊接点的确定是至关重要的。Gerber文件通过详细的图层信息和物理属性描述,为焊接提供了准确的定位。

例如,文件中的焊盘信息会明确指出焊接点的位置和大小,从而确保焊接的准确性和可靠性。

此外,Gerber文件还包含了PCB板的尺寸、蚀刻信息等,这些都是焊接过程中必须考虑的因素。正确的板尺寸确保了焊接时元器件的准确布局,而蚀刻信息则影响到焊接点的导电性能和机械强度。

三、Gerber文件在焊接质量控制中的作用
焊接质量直接影响到电子设备的性能和可靠性。Gerber文件通过提供精确的制造信息,帮助制造商在生产过程中控制焊接质量。例如,通过文件中详细的阻焊层信息,制造商可以精确控制焊接过程中阻焊剂的应用,从而避免焊接短路或焊接不良等问题。

同时,Gerber文件中的钻孔数据也为焊接过程中的定位提供了重要参考。准确的钻孔位置不仅保证了元器件的精确布局,也为后续的焊接工作奠定了坚实基础。

四、Gerber文件与生产效率的提升
在高效的PCBA贴片加工线中,时间就是金钱。Gerber文件的准确性和详尽性直接影响了生产效率。通过精确的文件指导,生产线可以更快地完成焊接任务,减少因信息不准确而导致的停机和调整时间。

此外,Gerber文件的标准化和兼容性也使得不同制造商之间的协作更加顺畅。当多个制造商或供应链环节需要协同工作时,统一的Gerber文件格式确保了信息的无缝传递和高效协作。
